Oxygen Regulator Panel


Oxygen Reg.	20.02.2010

Oxygen Regulator Panel

Über das Oxygen Regulator Panel wird die Sauerstoffversorgung des Piloten eingestellt. Das Oxygen Regulator Panel befindet sich auf der Right Console.

	Das Panel und seine Elemente
	Bilder des Oxygen Regulator Panels

Das Panel und seine Elemente

Element	Type	Position	Information
FLOW	-	-	Turns white when oxygen is flowing, black when there is no oxygen
Setting 1	3-Way switch	EMERGENCY	Provides 100% oxygen under positive pressure. Used by the pilot to test for leaks.
		NORM	Normal operation (provides pressure above cabin altitude of 28-32k feet)
		TEST MASK	Used by maintenance personnel
Oxygen interest	Diluter lever	NORM	Regulated mix of cockpit air and oxygen as determined by pressure altitude 100%
Oxygen interest	Diluter lever	O2	Provides pure oxygen
Setting 2	3-Way switch	PBG	(lever lock) Provides oxygen to pilot and pressure breathing as a function of g
		ON	Provides oxygen to pilot
		OFF	Turns off oxygen supply

Anmerkung:
Die obige Panelzeichnung ist Bestandteil einer Cockpitzeichnung, die du auf meiner Seite Dokumente, Pläne und Checklisten der F-16 herunterladen kannst.

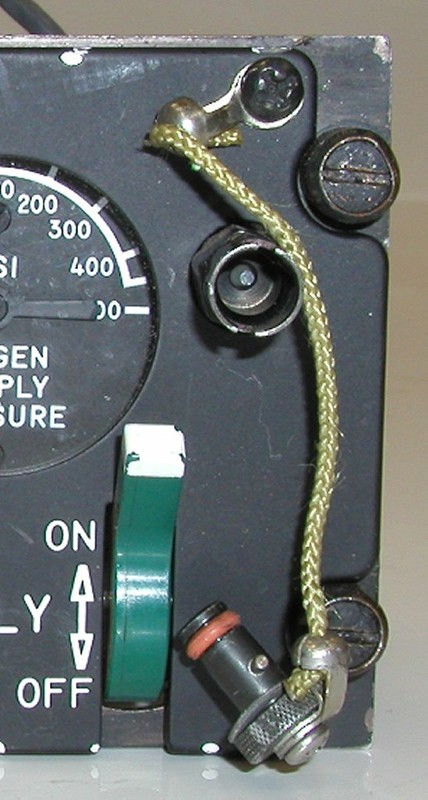

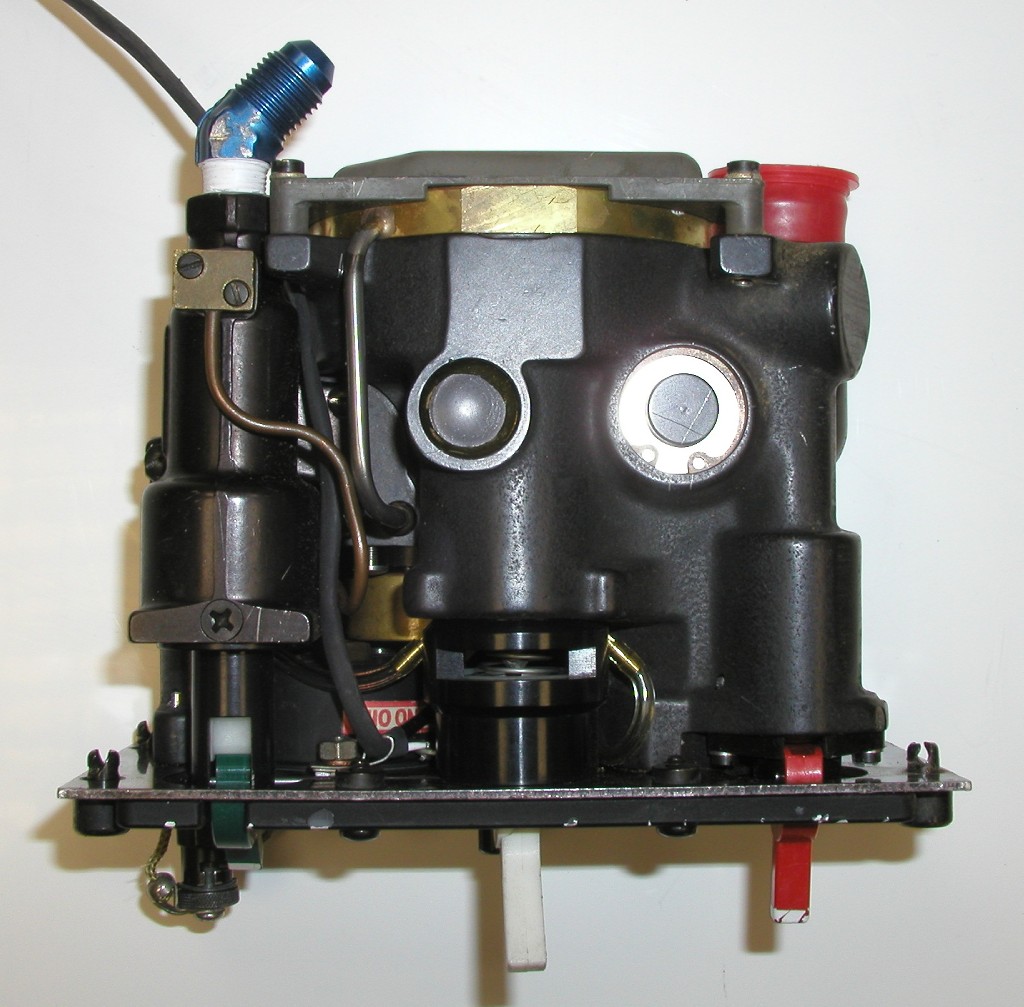

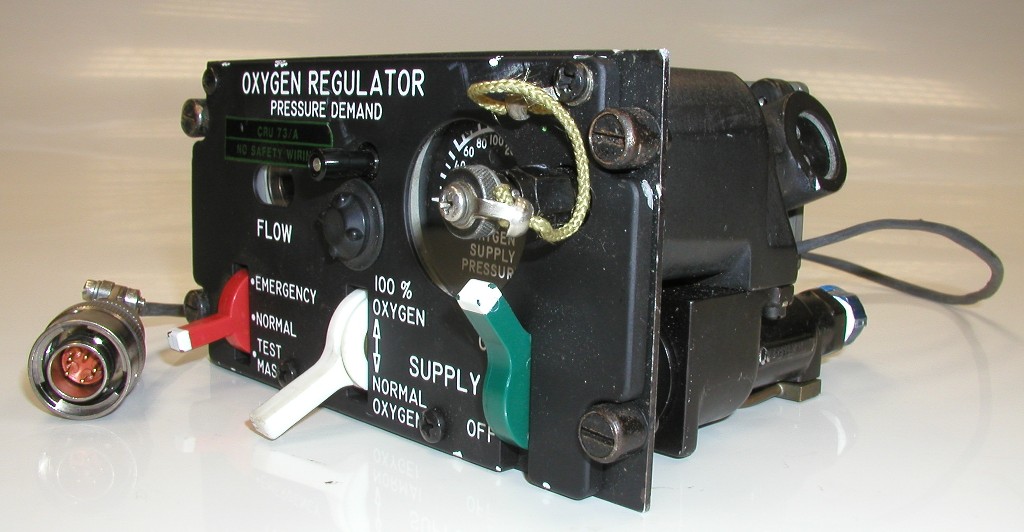

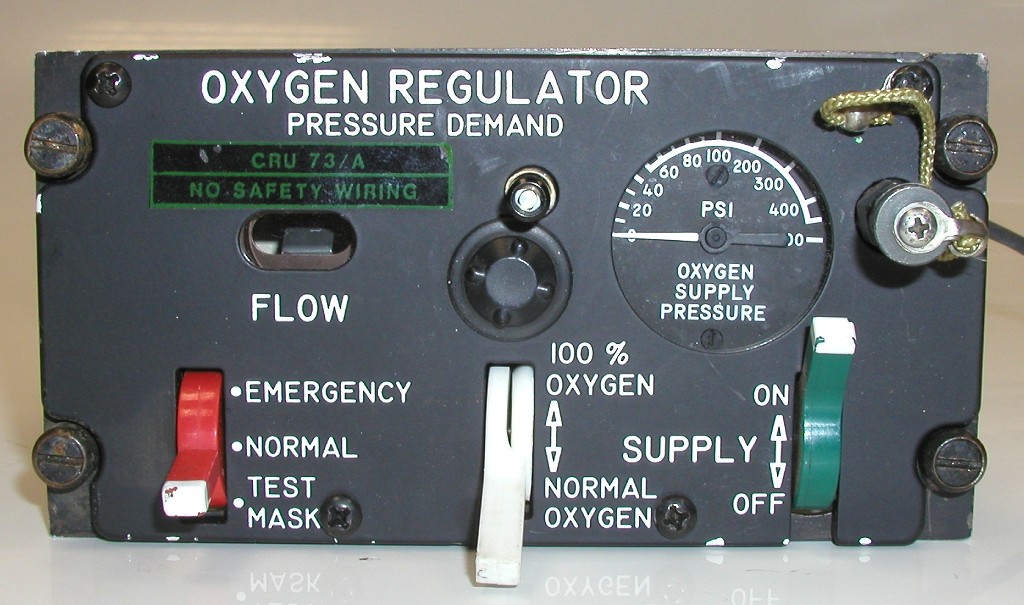

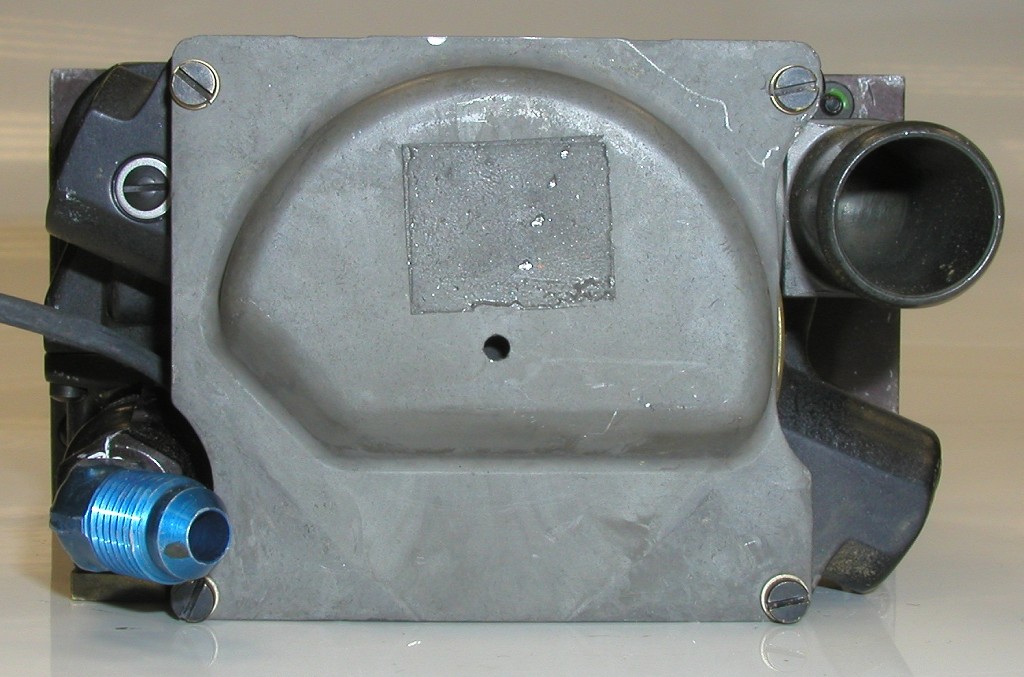

Bilder des Oxygen Regulator Panels

Oxygen Regulator
Layout A	Layout B	Layout C
Layout C	Layout C	Layout C
Layout C	Layout C	Layout C

Anmerkung:
Zum Vergrössern bitte mit der Maus auf das gewünschte Bild klicken.
